รายละเอียด:
เครื่องกัดมิลลิ่ง CNC ขนาดเล็ก รุ่น T1 ถูกออกแบบมาเป็นอย่างดี สำหรับลูกค้า
ที่ต้องการเครื่อง CNC งานโลหะที่มีขนาดไม่ใหญ่มากสามารถติดตั้งได้
ใน Office หรือพื้นที่ที่จำกัด โดยที่เครื่องยังคงความสามารถในการกัดโลหะ
ได้อย่างดีและแม่นยำ ทั้งนี้ในตระกูล T (T series) โครงสร้างทำจากเหล็ก
หล่อที่ถูกออกแบบ ผลิต และประกอบรวมถึงการ Alignmetn ชิ้นส่วนทางกล
มาแล้วจากประเทศไต้หวัน เพื่อให้ราคาเครื่อง CNC mill ไม่สูงมาก
ทาง SmartCNCs สามารถเลือกติดตั้งอุปรกรณ์ไฟฟ้าโดยเฉพาะตัว
- ระบบขับแกนที่สามารถเลือกได้ระหว่าง Step motor หรือ Servo motor
ยี่ห้อใดก็ได้ แต่ในรุ่นมาตราฐานเราติดตั้ง Sttepper มาให้
- ตัว CNC controller เลือกได้คือ Mach3, ADTECH, SYNTEC,
SIEMENS and FANUC. รุ่นมาตราฐานเราเลือกใช้ Mach3 เพื่อให้มีต้นทุน
ที่ต่ำลง แต่ยังคงความสามารถของ CNC ในเชิงอุตสาหกรรมไว้ทุกประการ
มาให้
โดยทั้งหมดนี้เรามีโครงสร้างของเครื่องที่แม่นยำและแข็งแรงเป็นพื้นฐาน
ของเครื่องแล้ว จึงทำให้ไม่ว่าจะใช้อุปกรณ์ไฟฟ้าตัวใดก็ยังคงรักษาความ
แม่นยำได้ และที่สำคัญที่สุดคือ การดูแลหลังการขาย (After sale service
and support) ซึ่งโดยปรกติผู้ขายทั่วไปมักจะนำเข้ามาขายอย่างเดียวไม่มี
การประกอบแบบนี้ ทำให้เวลามีปัญหาตั้งแต่การสอนการใช้งานที่ไม่สามารถ
สอนได้ลึกซึ้งถึงการตั้งค่าและการแก้ปัญหาต่างๆ รวมทั้งการแก้ปัญหา
ระหว่างทำงาน โดยทั่วไปลูกค้าต้องเสียงเงินค่าบริการเหล่านี้สูงมาก อีกทั้ง
ยังสิ้นเปลืองเวลาเป็นอย่างมาก
และที่สำคัญคือเครื่องมีขนาดที่เหมาะสมต่อการนำไปใช้ในการเรียนการ
สอนในวิชา CAD/CAM/CNC อีกด้วย เนื่องจากระบบทุกอย่างทำงานได้เฉก
เช่นเดียวกันกับเครื่อง CNC Milling หลักล้านบาท โดยเฉพาะในการเรียนนั้น
ตามปรกนักศึกษายังไม่มีความเชียวชาญเพียงอาจเกิดอุบัติเหตุจากการใช้
งานทำให้เครื่อง CNC เกิดขัดข้อง ในหลายๆครั้งต้องรองบประมาณเป็นเท
อมๆเลยทีเดียว แต่ด้วยทาง SmartCNCs เล็งเห็นว่าเครื่องระบบที่เราทำเอง
เราสามารถเข้าไปเก้ปัญหาได้โดยง่าย ไม่ยุ่งยากและมีต้นทุนที่ถูกกว่าโดย
ทั่วไปหลายเท่าอีกด้วย
 |

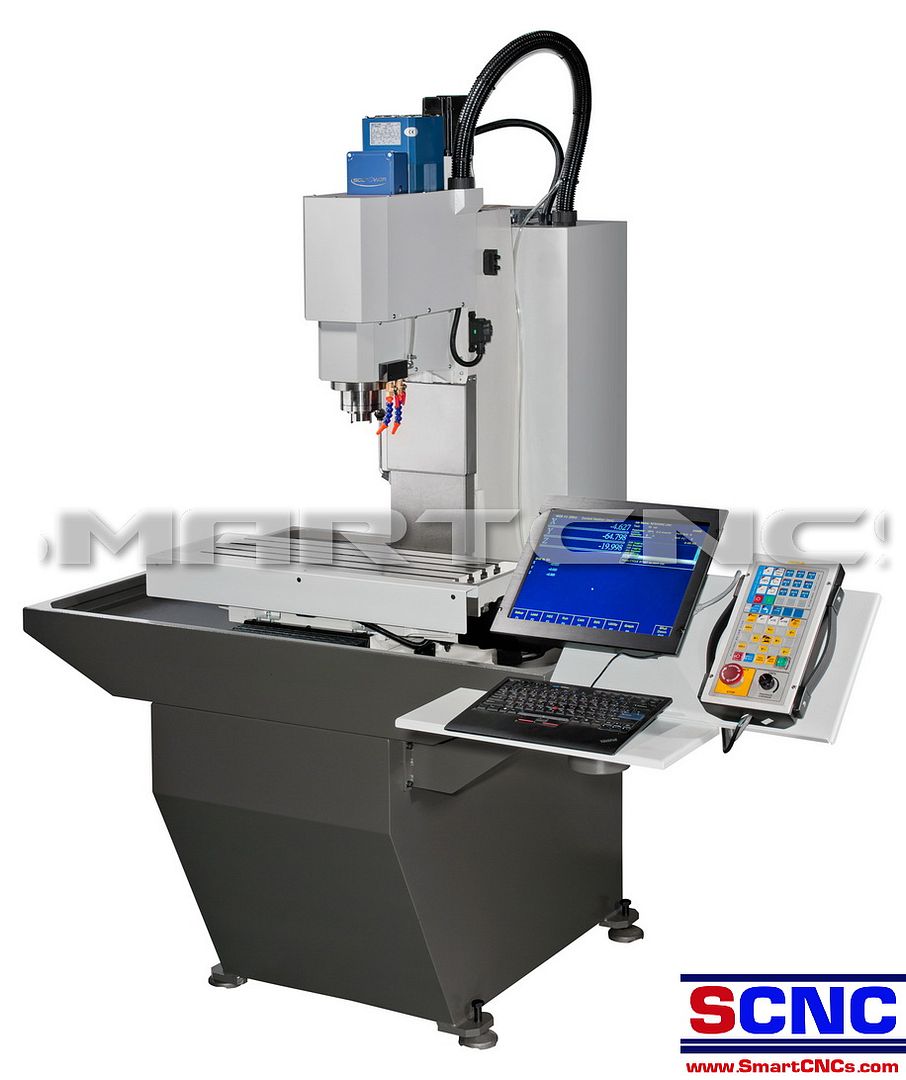

T1 Compact CNC Mill |
|
SmartCNCs Model: T1 |
|
Built with Expertise of Dynamic |
|
Accuracy and Rigidity
|
|
|
 |
|
*** จากรูปด้านบน ที่วางจอและคอมฯอาจเปลี่ยนแปลงไป ***
|
 |
Description : |
|
|
the SmartCNCs Model T1 Smart Mills is the accumulation of the SmartCNCs profound expertise in machine tool technology, the machine offers excellent performance for the best value. With the design of hardened box guide ways for optimum dynamic rigidity, the machine features accuracy, stability and reliability,the SmartCNCs Model T1 Smart Mills is the best equipment in it’s class. |
|
|
Specifications : |
|
|
|
|
Item |
T1 Compact CNC Mill |
|
CNC Controller : PC CNC controller with Mach3 CNC software |
|
Working Table |
|
Table Size |
810 × 240 mm |
31.89" x 9.449" |
|
T-slot Size |
16 mm x 4T |
0.63" x 4T |
|
Max. Load |
80kgs |
176lbs |
|
Travel |
|
X / Y / Z Travels |
390 / 240 / 340 mm |
15.354"/ 9.449"/13.386" |
|
Spindle Nose to Table Surface |
50-390 mm |
1.968" ~ 15.354" |
|
Spindle Center to Z Axis Safety Cover |
260 mm |
10.236" |
|
Feeding |
|
Ball Screw Size |
Ø25 x 5 |
Ø0.984" x 0.197" |
|
X / Y / Z Rapid Feed |
3500 mm / min |
11.48 ft / min |
|
X / Y / Z Cutting Feed |
2000 mm / min |
11.48 ft / min |
|
Spindle (Brand TAIWAN "Solpower") |
|
Spindle Max. Speed |
8000 rpm |
|
Spindle Motor |
1.5 kw (IP54 Servo Motor) |
2 HP |
|
Spindle Taper |
BT30-ER32 |
|
Spindle Drive |
Belt |
|
Motor |
|
X / Y / Z Motors |
8.5 N.m(step motors) |
- |
|
Coolant Pump |
90 w |
1/8 HP |
|
Machine Size |
|
Machine Dimension (L×W×H) |
1540 x1890 x 2200 mm |
60.63" x 74.409" x 86.614" |
|
Machine N.W. |
585 kgs |
1287 lbs |
|
|
Standard Equipment : |
|
|
-
Machine bench top, tray and stand
-
Linear guide, ball screws
-
Servo motors(X,Y,Z,)
-
Spindle motor
-
One shot oiler
-
ER32 or R8 Taper
-
220V, single phase
-
Without enclosure
-
Limit switch for 3 axis
-
Coolant system (4G)
-
MPG
|
|
|
|
|
|
Options : |
|
|
-
Auto oiler
-
CE version
-
Air draw bar
-
Full enclosure
-
Manual air gun
-
LED work light
-
Coolant system (8G)
-
Coolant system (15G)
-
Oil Skimmer (For 8G / 15G only)
|
รูปตัวอย่างเครือง CNC Milling T5
VDO ตัวอย่างการทำงานของเครื่อง CNC Mill T1
