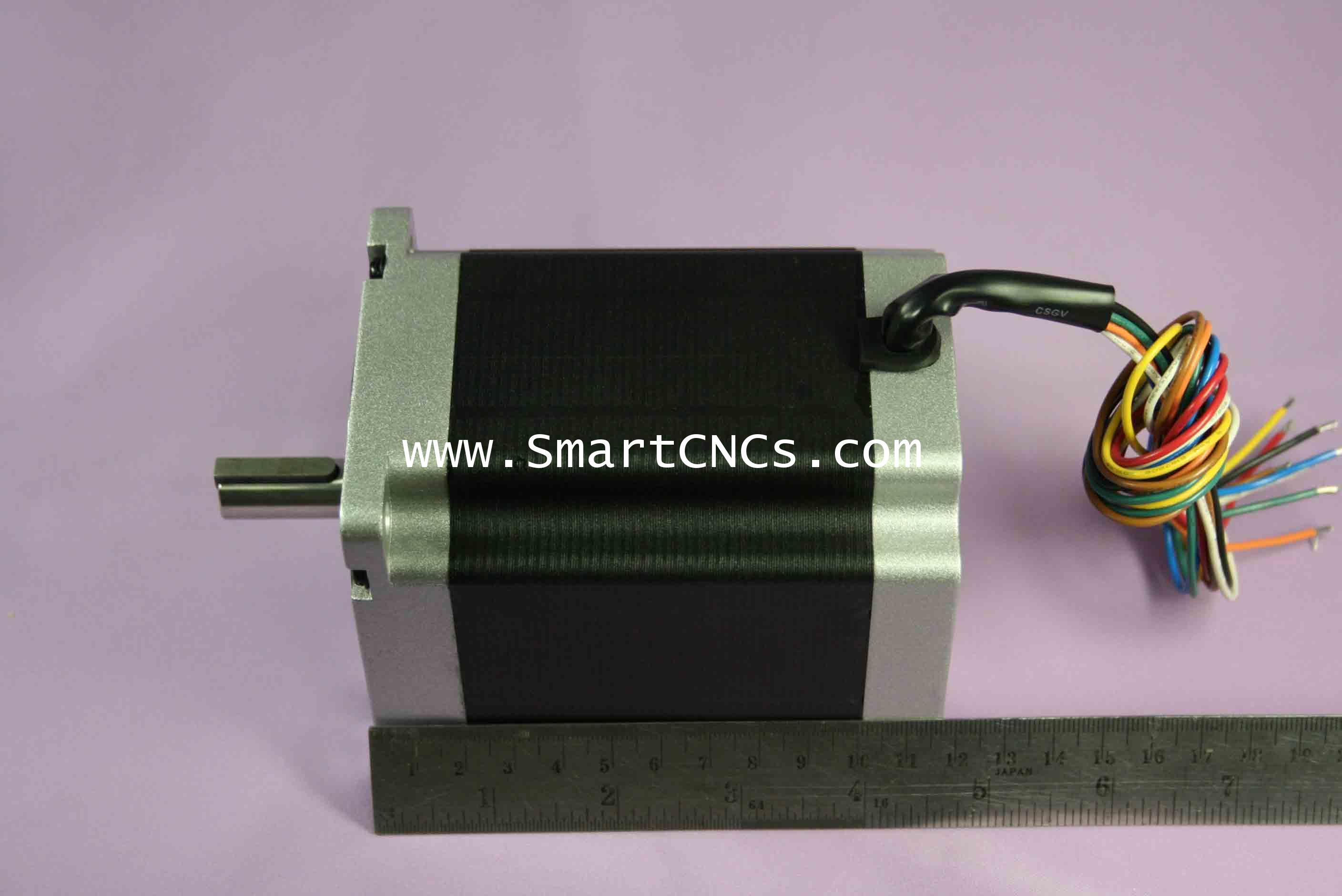

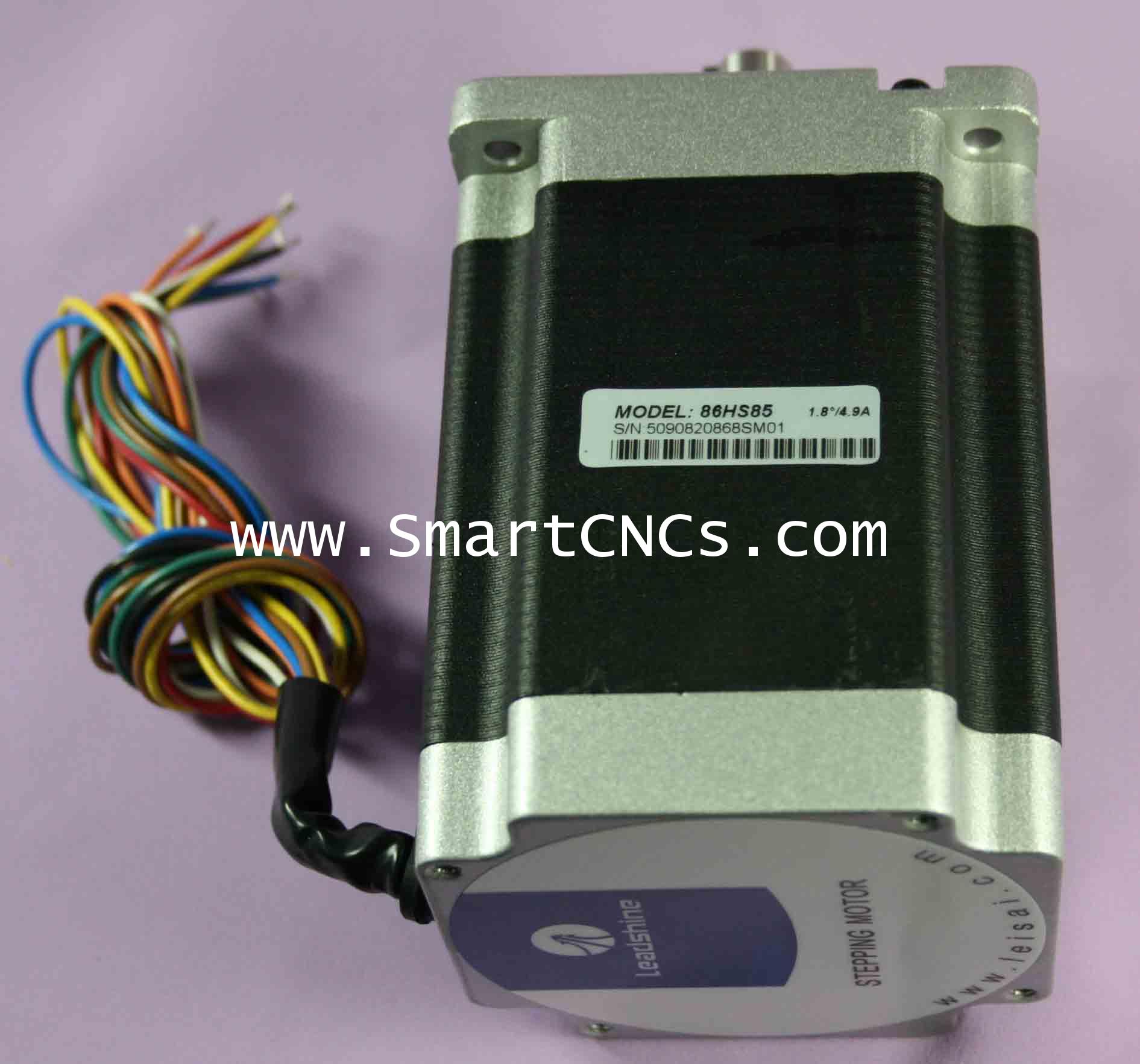

เสต็ปปิ้งมอเตอร์รุ่น 86HS85 ชนิด 2 เฟสแรงบิดสูง NEMA34 กระแส 6A แรงบิด 8.5 N.m ราคา 6,240 บาท
รายละเอียดสินค้า เสต็ปปิ้งมอเตอร์รุ่น 86HS85 ชนิด 2 เฟสแรงบิดสูง NEMA34 กระแส 6A แรงบิด 8.5 N.m ราคา 6,240 บาท
ราคายังไม่รวมภาษีมูลค่าเพิ่ม 7%
86HS85 General specification
|
Step Angle
|
1.8° |
|
Step Angle Accuracy
|
+5%(full step, no load) |
|
Temperature Rise
|
80°CMax |
|
Ambient Temperature
|
-10°C -- +50°C |
|
Insulation Resistance
|
100MΩmin.500VDC |
|
Dielectric Strength
|
500VAC for one minute |
|
Shaft Radial Play
|
0.06 Max.(450g-load) |
|
Shaft Axial Play
|
0.08 max.(450g-load) |
|
Number of Leads
|
8 |
Electrical specification
|
Model Number |
Connection |
Holding Torque Oz-in (Nm) |
Phase Current (Amps) |
Phase Resistance (Ohm) |
Phase Inductance (mH) |
Rotor Inertia Oz-in-sec2 (g*cm2) |
|
86HS85 |
Bipolar (Parallel) |
1203.6(8.5) |
6.0 |
0.45±10% |
6±20% |
0.03834(2700) |
|
Bipolar (Series) |
1203.6(8.5) |
3.0 |
1.8±10% |
24±20% |
||
|
Unipolar |
849.6(6.0) |
4.2 |
0.9±10% |
6±20% |
|
Mechanical Specifications (Unit: mm, 1 inch=25.4 mm) Figure 1: Mechanical specifications of 86HS85 |
| Wiring Diagrams |
|
(a) 86HSxx series connection (8 leads)
(b) 86HSxx paralles connection (8 leads)
(c) 86HSxx unipolar connection (8 leads) |
วีดีโอ ทดสอบความเร็วรอบของ Step Motor 86HS85 ต่อกับ Driver M880A ได้ความเร็ว 1854 rpm
(VDO Speed Test of Leadshine Stepping Motor 86HS85 with Driver M880A and get max speed 1854 rpm)
