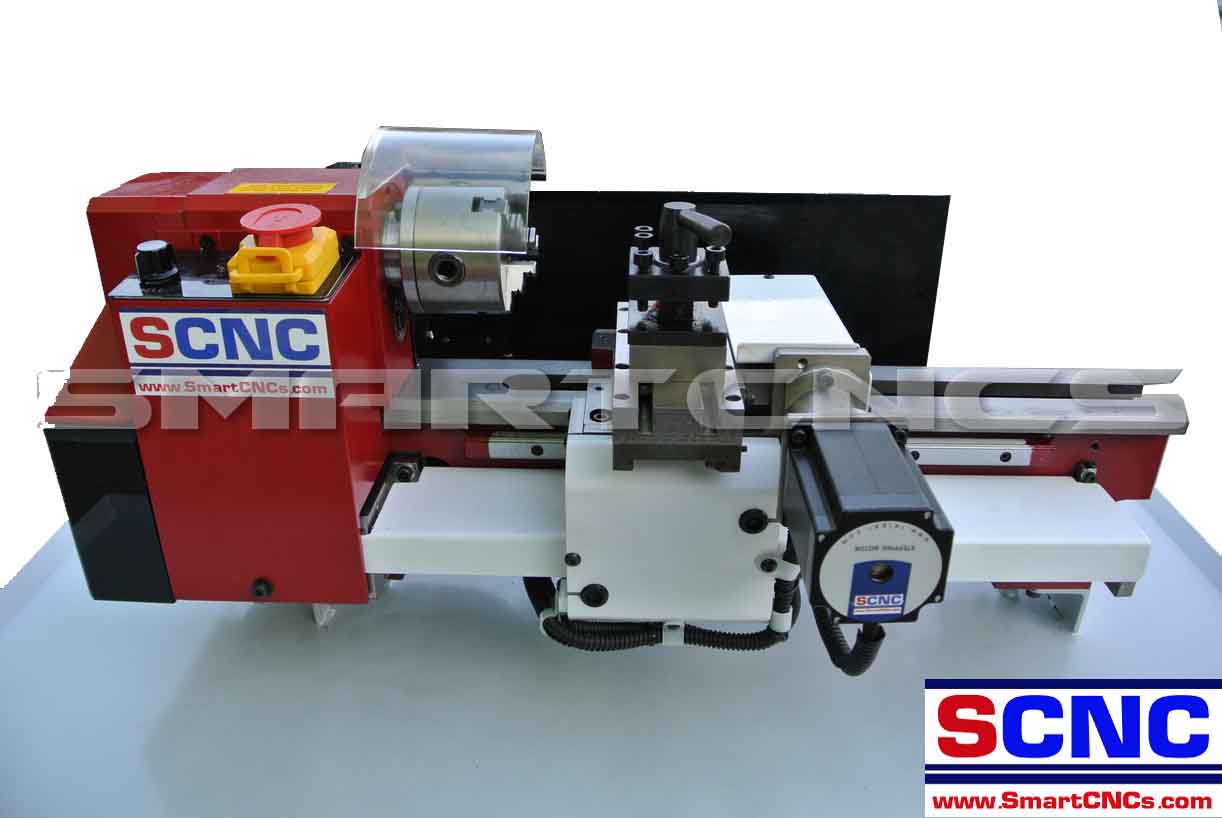

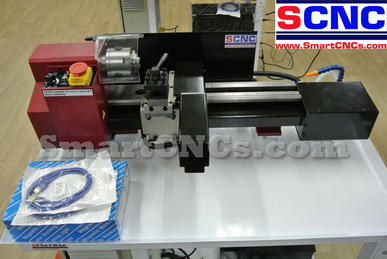

เครื่องกลึง ซีเอ็นซี ขนาดเล็ก รุ่น SCL-300X2-H ราคาพิเศษ
รายละเอียดสินค้า เครื่องกลึง ซีเอ็นซี ขนาดเล็ก รุ่น SCL-300X2-H ราคาพิเศษ
เครื่องกลึง ซีเอ็นซี ขนาดเล็ก รุ่น SCL-300-M3E ราคาพิเศษ
รุ่นใหม่ พิเศษมีจุดเด่นดังนี้
-> ควบคุมด้วย Computer โดย Program Mach3
* ทำให้ง่ายต่อการควบคุม
* แก้ไขง่ายไม่ต้องรอช่างจากต่างประเทศ
-> การเชื่อมต่อระหว่าง CNC กับคอมพิวเตอร์เป็นแบบ Ethernet
* สามารถควบคุมได้มากถึง 6 แกนแบบสัมพันธ์กัน
* ความเร็วในการส่งสัญญาณสูงถึง 5 MHz
* มีจำนวน I/O มาก สามารถเชื่อมต่ออุปกรณ์เสริมได้อีกหลายชนิด
-> กำลังมอเตอร์หลัก (Spindle Motor) ขนาด 500 watt โดย Motor เป็นแบบ Brushless Motor
-> การเปลี่ยน Tools แบบ Gang Type
-> อุปกรณ์ขับเคลื่อนทางกลเป็น Brand ของญี่ปุ่น "Misumi"
-> อุปกรณ์ขับเคลื่อนทางไฟฟ้าเป็นของประเทศจีน "Leadshine" ที่ได้รับความนิยมจากอเมริกาและยุโรปอย่างมาก
| รายละเอียด | SCL-300-M3E |
| ระยะเหวี่ยงถึงแท่นเครื่อง (Swing | 180mm |
| ระยะเคลื่อนที่แนวขวาง (X) (Cross) | 90mm |
| ระยะกลึง (Z) | 200mm |
| ระยะจับชิ้นงานยาวสุด (Distance Between Center) | 300 mm |
| ขนาดรูผ่านหัวเครื่อง (Hold Through Spindle) | 20 mm |

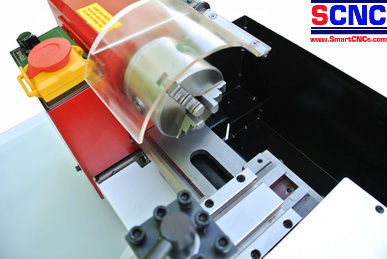

| หัวจับโต (Chuck Diameter) | หัวจับแบบ 3 จับ ปากจับ เข้า-ออก พร้อมกัน ขนาดโต 80 mm |

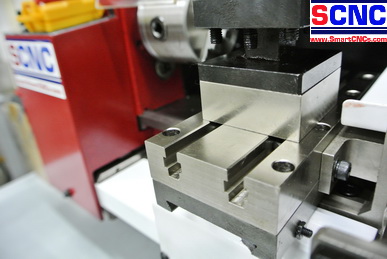

| ป้อมมีด (Tools Post) | ป้อมมีดแบบ 4 ทิศทาง *** (Optional for Quick Change Tools Post) |
| สปินเดิลมอเตอร์ (Spindle Motor) | 500W (Brushless Motor) พร้อมตัวควบคุมความเร็วแบบ automatic ทีควบคุมได้จาก PC |
| ความเร็วรอบสปีนเดิล (Spindle Speed) | Max 2,400 rpm (+/- 10%) พร้อมตัวจับความเร็วรอบ Spindle |
| ระบบเปลี่ยนมีด | Gang Type |
| ระบบขับเคลื่อนแกน XZ (Drive Sys) | เสต็ปมอเตอร์ชนิด 2 เฟส แรงบิดหยุดนิ่ง 2.2 N.m (เกรดอุตสาหกรรม) |
| ส่วนประกอบการเคลื่อนที่ทางกล | แกนมอเตอร์ต่อกับ Coupling เพื่อขับ Ballscrew (Japan-Misumi) |
| ระบบรองรับ หัว-ท้าย บอลสกรู |
ชุดรองรับหัวบอลสกรูเป็นแบบ Double Bearing ชุดรองรับส่วนท้ายบอลสกรูเป็นแบบลูกปืนเม็ดกลม 1 ลูก |
| บอลสกรู แกน XZ (Ballscrew) | ขนาดโต 14 mm Pitch 5 mm (Japan-Misumi) |
| โครงสร้างเครื่องจักร | โครงสร้างหลักทำจากเหล็กหล่อ แข็งแรง |
| การป้องกันเศษฝุ่นและอันตราย | มีฝาครอบแกน XZ มิดชิดเพื่อกันฝุ่นและอันตราย |
| ระบบการกลับตำแหน่งอ้างอิงเครื่อง | ทุกแกนมี Home Switch ใช้ในการกลับตำแหน่งอ้างอิงเครื่อง |
| ความเร็วป้อน สูงสุดแกน XZ (Feed Max) | Maximum 1,500 mm/min , under no-load conditions |
| ความแม่นยำในการเคลื่อนที่ซ้ำที่เดิม(Repeatability) | 0.05 mm , under no-load conditions- |
| คำสั่งที่ใช้ควบคุม | Standard G code, M code |
| ระบบการเชื่อมต่อ | Ethernet |
| แหล่งจ่ายไฟ | AC 100 to 120 V/220 to 240 VAC |
| กำลังไฟฟ้า | Approx. 500 W |
| ขนาดเครื่อง | 850mm x 320mm x 310mm (L x W x H) |
| น้ำหนักสุทธิ | 60 kg |
| ระบบควบคุม | Mach3 CNC Control |
| อุปกรณ์ประจำเครื่อง | Tailstock Chuck, Lathe Cutter, Tool Box, Wrench |
| ความสามารถใชการขึ้นรูปวัสดุ | Brass, Copper, Aluminum, Wood .,etc. |
| อุปกรณ์เสริม (มีค่าใช้จ่ายเพิ่มเติม) | ระบบน้ำหล่อเย็น,ระเปลี่ยนมีดอัตโนมัติ |
วีดีโอ ตัวอย่าง
เครื่องกลึง ซีเอ็นซี ขนาดเล็ก ทดลองกลึงอลูมิเนียมเป็นลักษณะคล้ายหมากรุก
โดย อลูมิเนียมโตนอก 30 มิลลิเมตร
เครื่องกลึง ซีเอ็นซี ขนาดเล็ก SCL-300X2-H ทดสอบกลึงเกลียว M10 บนอลูมิเนียม
เครื่องกลึง CNC ขนาดเล็ก กลึงเหล็กหล่อเพื่อใช้ทดสอบแรงดึง

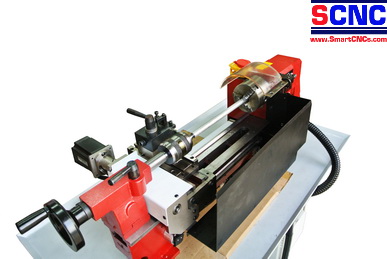

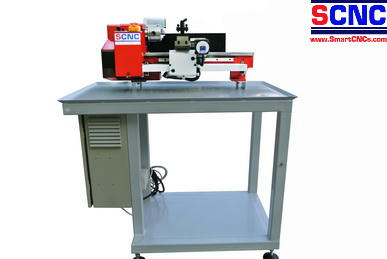

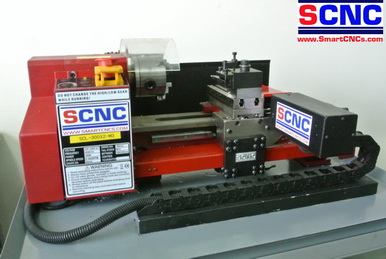

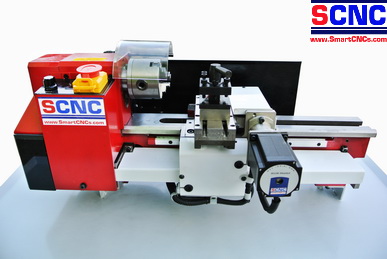

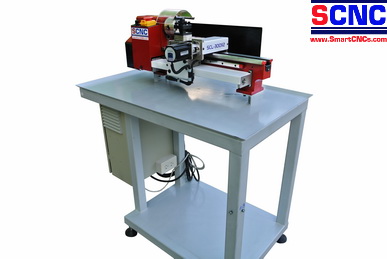

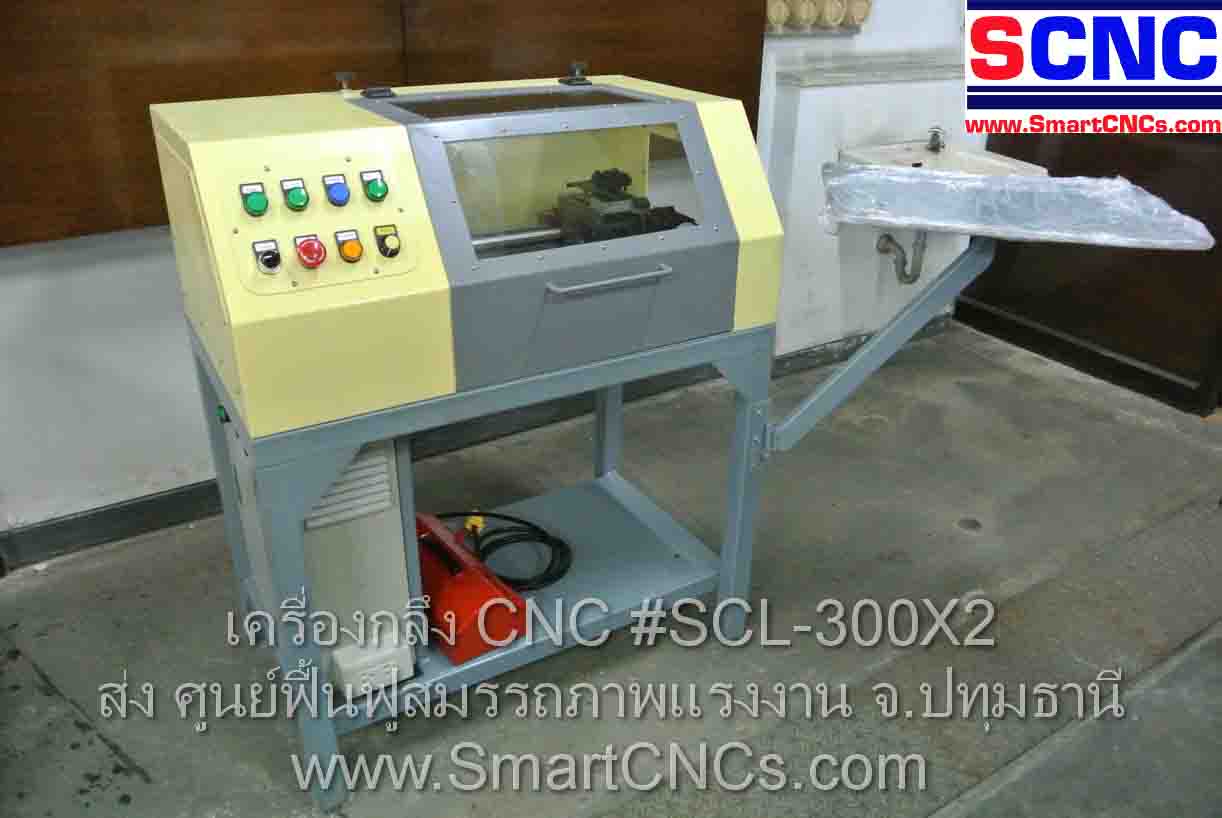

รูปเครื่องกลึงซีเอ็นซี รุ่น SCL-300X2-4W-EMC
