เครื่องกลึงขนาดเล็ก รุ่น TU2004V คุณภาพดีจาก Optimum - Germany ราคาพิเศษ
รายละเอียดสินค้า เครื่องกลึงขนาดเล็ก รุ่น TU2004V คุณภาพดีจาก Optimum - Germany ราคาพิเศษ
TOUR COMPACT, POWERFUL, HIGH QUALITY DIMMABLE SPEEDS. FITTED AS STANDARD WITH A TACHOMETER WITH BACKLIT DISPLAY
- Bench prismatic solid cast iron, hardened and precision ground (HRC 42-52)
- Spindle nose rectified (DIN 6350)
- Spindle nose rotational accuracy of <0.009 mm
- High Precision Machine
- High quality variable speed drive
- Digital speedometer display with backlit
- Power reversal of rotation right / left on the control panel
- Emergency stop switch low voltage
- Equipped with 3 carts: longitudinal, transverse and higher
- Trolleys and precision ground slides
- Carter electrically controlled mandrel
- Games catching up on all movements
- Catch spindle game
- Lead screw mounted on bearings
- Longitudinal automatic feed
- Equipped with a lead screw for threading operations and automatic longitudinal feed
- Many possibilities with threaded steel gears supplied as standard
- Offset tailstock ± 2.5 mm for the long taper
- Vernier graduated with zeroing on all movements
- Product DIN 8606 standards (standards tooling)
- Test certificate
OPTİMUM TU2004V TORNA
prODUCTS DETAIL
- ความเร็วรอบแกนหมุน (Spindle speed)150 to 2500 T / min.Motor power
- กำลังมอเตอร์(600 W 230 V 50 Hz)
- ความสูงจากศูนย์เหนือแท่น(Centre height)100 mm
- ระยะกลึงจากหัวถึงศูนย์ท้าย(Entrepointes)300 mm
- ระยะเหวี่ยงถึงแท่นสูงสุด(Machinable diameter max.)200 mm
- ระยะห่างเหนือแกนขวาง(Max. above the carriage)110 mm
- ความกว้างของแท่นเครื่อง(Bench width)100 mm
- ความเร็วรอบแกนหมุน(Spindle speed)150 to 2500 T / min
- ย่านความเร็วแกนหมุน(Speed range)2 per drive
- ความเรียวของการหมุน(Morse taper spindle)MT 3
- ขนาดรูผ่านของหัวเครื่อง(Spindle bore)Ø 21 mm
- รูผ่านหัวจับ 3 จับ(Bore chuck 3 jaws)Ø 20 mm
- ระยะเครื่อนที่ของแกนบนสุด(Top slide travel)55 mm
- ระยะเคลื่อนที่ของแกนขวาง(Stroke of cross slide)75 mm
- ความเรียวศูนย์ท้าย(Morse taper of tailstock)MT 2
- ระยะเคลื่อนที่ของยันศูนย์ท้าย(Stroke of tailstock sleeve)65 mm
- ความเร็วป้อนแนวแกน Z(Longitudinal advances)0.1 to 0.2 mm / t.
- ระยะพิตระบบเมตริก(Metric thread)0.4 to 3.5 mm / t. , Not 14
- ระยะพิตนิ้ว(TPI)44-8 TPI, not 12
- ป้อมมีด(Max. the turret)12 mm
- ขนาดเครื่องจักร(Dimensions (LxWxH)830 x 425 x 360 mm
- น้ำหนักเครื่องจักรสุทธิ(Net Weight (gross)61 kg (76 kg)
- อุปกรณ์มาตราฐานประจำเครื่อง(Standard Accessories)Chuck 3 jaws Ø 100 mm, fixed points CM2 and CM3, rear cover, Carter servo spindle, chip tray, turret 4 positions, threading steel gears, keys and service manual, certificate tolerances
Accessories Machine
|
Serial No.
|
Item Description
|
|
Suitable for Models
|
|
S/N:3442810
|
Four jaw chuck ￠100 mm |
 |
TU2004V |
|
S/N:3440312
|

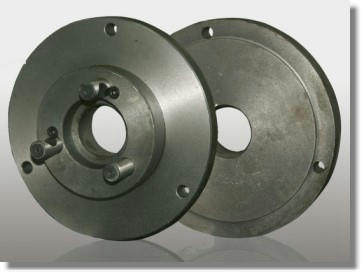

Flange for lathe chuck ￠100 mm |
 |
TU2004V |
|
S/N:3440295
|

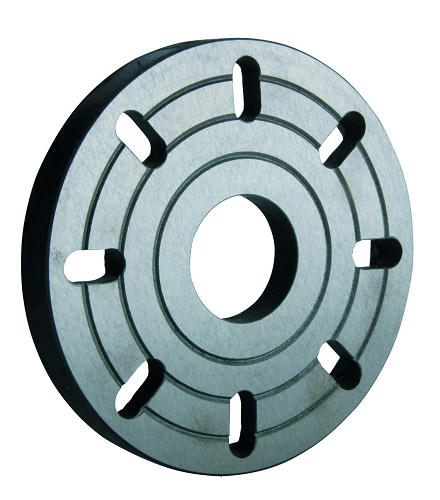

Face clamping disc ￠170 mm |
 |
TU2004V
|
|
S/N:3440230
|
Follow rest
|
 |
TU2004V
|
|
S/N:3440231
|

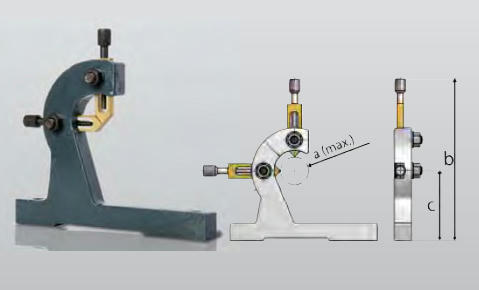

Steady rest
|
 |
TU2004V |
|
S/N:3440702
|
Revolving centre MT2
|
 |
TU2004V
|
|
S/N:3444311
|

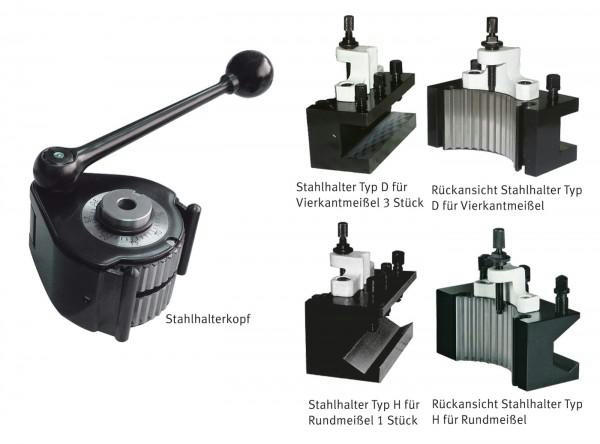

Quick action tool holder SWH-AA
|
 |
TU2004V
|
|
S/N:3441111
|

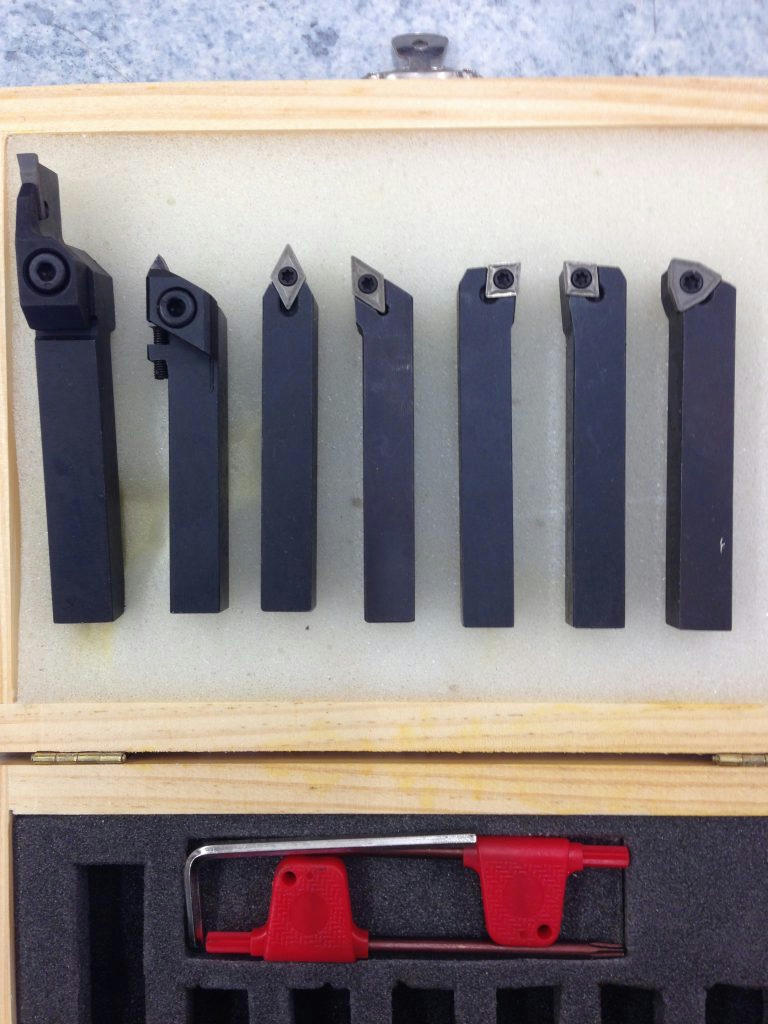

Lathe tool kit HM 10 mm,7 pcs.
|
 |
TU2004V
|
|
S/N:3441108
|

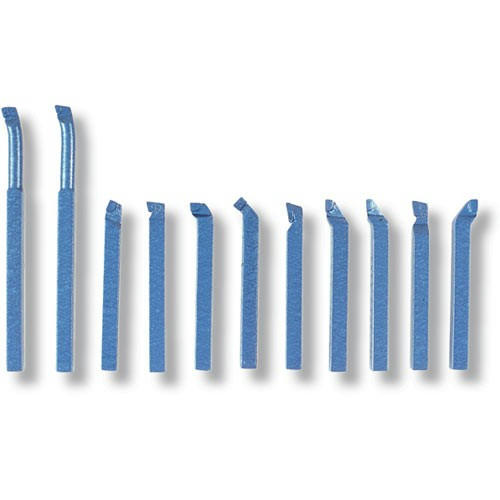

Lathe tool kit 10 mm, 11 pcs.
|
 |
TU2004V
|
Accessories
| Model | Detail | Picture | Other |
SDACR 1010H07 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
SDACL 1010H07 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
SCLCR 1010H16 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
SCLCL 1010H16 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
SER 1010H11 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
SEL 1010H11 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
MGEHR 1010-2 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
S10K-SDUCR07 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  | |
S10K-SCLCR06 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |
|
SNR 0010K11 | ด้ามมีดกลึงแบบเปลี่ยนเม็ดมีด Inserts |  |
MC MW804 | หวีวัดเกลียว |
| |
MC MW390 | ฟิลเลอร์เกจ |
| |
MC MW420-04 | ไดอัลเกจก้านกระดก |
| |
AI MA203 | ฐานแม่เหล็กจับไดอัลเกจ |
| |
3352002 | ปั๊มฉีดน้ำหล่อเย็น |
| |
AI EF107A | ท่อฉีดน้ำหล่อเย็นแบบ 2 ท่อ+ฐานแม่เหล็กเปิดปิดได้ |
| |
AH 1222403 | หัวจับดอกสว่านแบบเปลี่ยนเร็ว |
| |
MT2xJT6 | ก้านใส่หัวจับดอกสว่าน JT6 จับได้ 0.3-13 มม. |
| |
AI MA1 | โคมไฟฐานแม่เหล็กรุ่นประหยัด |
| |
3 Jaw Chuck | หัวจับ 3 จับ |
|
4 Jaw Chuck | หัวจับ 4 จับอิสระ | | |
4 Jaw Chuck | หัวจับ 4 จับร่วมศูนย์ |
| |
